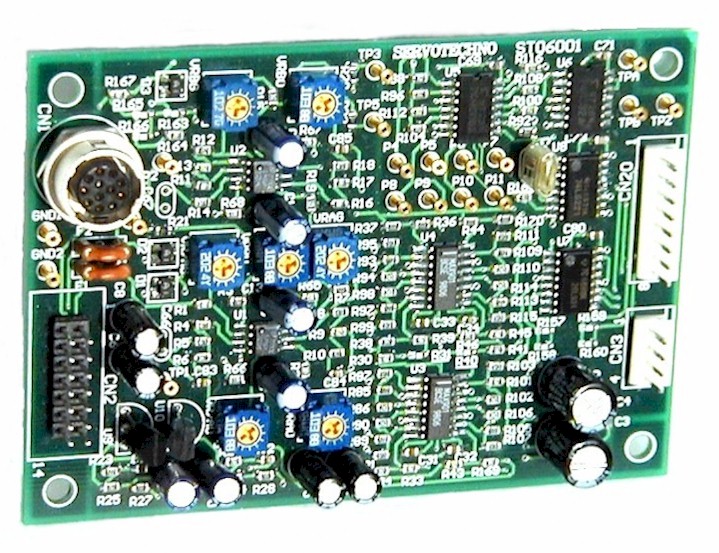

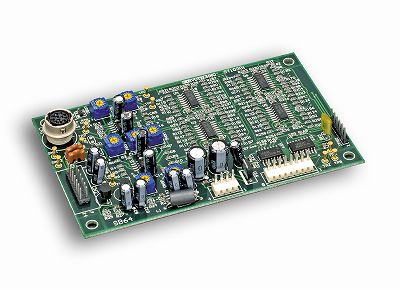

| SB64（生産終了） | SB16 |
概要サーボテクノエンコーダ逓倍器ＳＢ６４／ＳＢ１６は、正弦波出力エンコーダのアナログ出力を分解
して、さらに高分解能を得る為に開発されたボードです。分割後、Ａ、Ｂ相矩形波出力されます。
特長
![[行頭文字]](images/bullet.gif){kind=small}
高速応答、高精度◇入力応答周波数：５００ＫＨｚ （ＳＢ１６は１ＭＨz） ＭＡＸ
Ａ、Ｂ相矩形波出力◇出力周波数：８ＭＨｚ、１６分割後 （ＳＢ１６は４ＭＨz、４分割後） ＭＡＸ
Ａ、Ｂ相正弦波入力信号の位相差の補正可能
リアルタイム応答
電圧差動型ラインドライバで出力
仕様及び回路構成
仕様
|
項目 |
仕様 |
備考 |
|
入力信号 |
エンコーダからのＡ相正弦波信号、 B相正弦波信号Z相信号 |
|
|
出力信号 |
Ａ相矩形波信号、 B相矩形波信号、各１６分割 （ＳＢ１６は各４分割）Z相矩形波信号／パルス幅：３３０μS±８０μS(パルス幅はｺﾝﾃﾞﾝｻ交換により変更可能) |
出力回路：ﾗｲﾝﾄﾞﾗｲﾊﾞ 26LV31（SB16は26LS31) |
|
最大入力応答周波数 |
５００KHz （ＳＢ１６は１ＭＨz）MAX |
|
|
最大出力周波数 |
８ＭHz （ＳＢ１６は４ＭＨz）MAX |
|
|
|
A,B相矩形波出力(１６分割後) |
ｴﾝｺｰﾀﾞの正弦波出力の一周期をaとする |
|
電源電圧 |
ＤＣ＋５Ｖ±５％、ＤＣ−５Ｖ±５％ |
|
|
消費電流 |
＋５Ｖ／５００ｍＡ ＭＡＸ，−５Ｖ／１００ｍＡ ＭＡＸ |
|
|
動作温度 |
０℃〜 +５０℃ |
|
|
保存温度 |
−３０℃〜 +８０℃ |

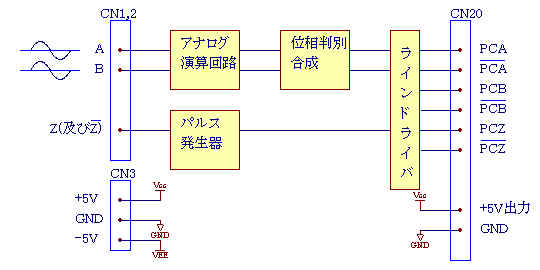

回路構成
定格及び仕様SB１６／６４仕様書 ダウンロード（ＳＢ６４は生産終了品です）
分割精度
